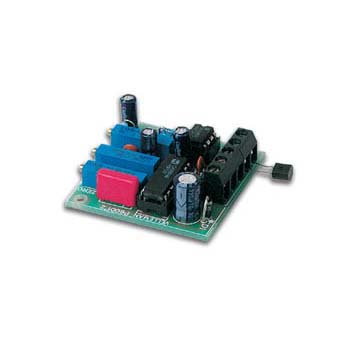

SENSOR DE TEMPERATURA

Este kit foi especialmente desenvolvido para ser utilizado com o K6000 ou K6002 de modo a formar um sofisticado sistema de regulação e controlo de temperatura. Em conjunto com o kit K6000, pode construir um termóstato completamente programável. Este sensor tem a vantagem de poder medir a temperatura a grandes distâncias do controlador.

Specifications

• temperatura do sensor: -40ºC a +150ºC
• modulação por largura de impulso (pulse width modulation): 200µseg/ºC
• linearidade entre - 10ºC e 50ºC: melhor que 0.5%
• testado até 50m (distância entre o sensor e o controlador)
• alimentação: 12VDC (+/- 2V) não regulada
• consumo de corrente: 20mA máx.
• dimensões PCB: 45 x 47mm
• caixa recomendada: MODELA1 ou G404
• adaptador recomendado: PS1203

Files

• infosheet_k6000_k6001.pdf
• infosheet_k6001_supplyconnection.pdf
• illustrated_assembly_manual_k6001_rev2.pdf
• assembly_manual_k6001_rev1.pdf

Stock Info

• Inner carton:
• Outer Carton: 20
• EAN Barcode: 5410329060015
• Packaging: Box (Carton)

Extra information

• Hints

  • With temperatures below 0°C and above 70°C it is advisable not to install the electronic circuitry (pcb with components) near the sensor.
  If you experience difficulties with calibration, replace RV3, 5K with a 20K type, or replace the SG3524 IC ( Texas ) with a CA3524 ( Harris ) type.
